Démonstration sur données ouvertes

Atlas SIG d'un réseau d'assainissement au géostandard RAEPA

Un réseau d'assainissement publié en données ouvertes, repris au géostandard RAEPA, contrôlé tronçon par tronçon et mis en page en planche d'atlas.

Par Ibrahima Sory Diallo, géomaticien · réalisée en octobre 2026

Ce n'est pas une mission pour un client : je l'ai réalisée sur des données publiques, pour montrer ma façon de travailler aux bureaux d'études qui cherchent un renfort en sous-traitance.

Cadre: Démonstration réalisée sur données ouvertes, sans commande d'un client.
Données: Réseau d'assainissement du Syndicat mixte du lac d'Annecy (SILA), data.gouv.fr, licence ODbL, version du 02/03/2026 ; IGN BD TOPO® et Admin Express (Licence Ouverte 2.0)
Périmètre: Commune de Doussard (Haute-Savoie) : 1 458 canalisations (42,6 km) et 1 446 ouvrages. Les raccordements sont calculés sur tout le réseau du syndicat (48 711 canalisations).
Outils: QGIS 3.44, Python (PyQGIS), GeoPackage

Le problème du bureau d'études

Un bureau d'études qui reprend le plan d'un réseau hérite d'une donnée saisie par plusieurs mains, sur plusieurs années : sens d'écoulement à l'envers, regards sans cote fil d'eau, raccords manquants.

Avant de dessiner l'atlas, il faut savoir ce que vaut la donnée, et pouvoir le dire au maître d'ouvrage, chiffres à l'appui.

Ce que montre la démonstration

Structurer. Canalisations et ouvrages repris au géostandard RAEPA v1.1 (COVADIS), avec ses listes de valeurs, dans un GeoPackage.
Contrôler. Six contrôles de topologie rejouables : tronçon orphelin, extrémité libre, sens d'écoulement incohérent, doublons, attributs manquants.
Mettre en page. Une planche d'atlas A3 avec sa grille, et le dictionnaire de données en seconde page.

Résultats

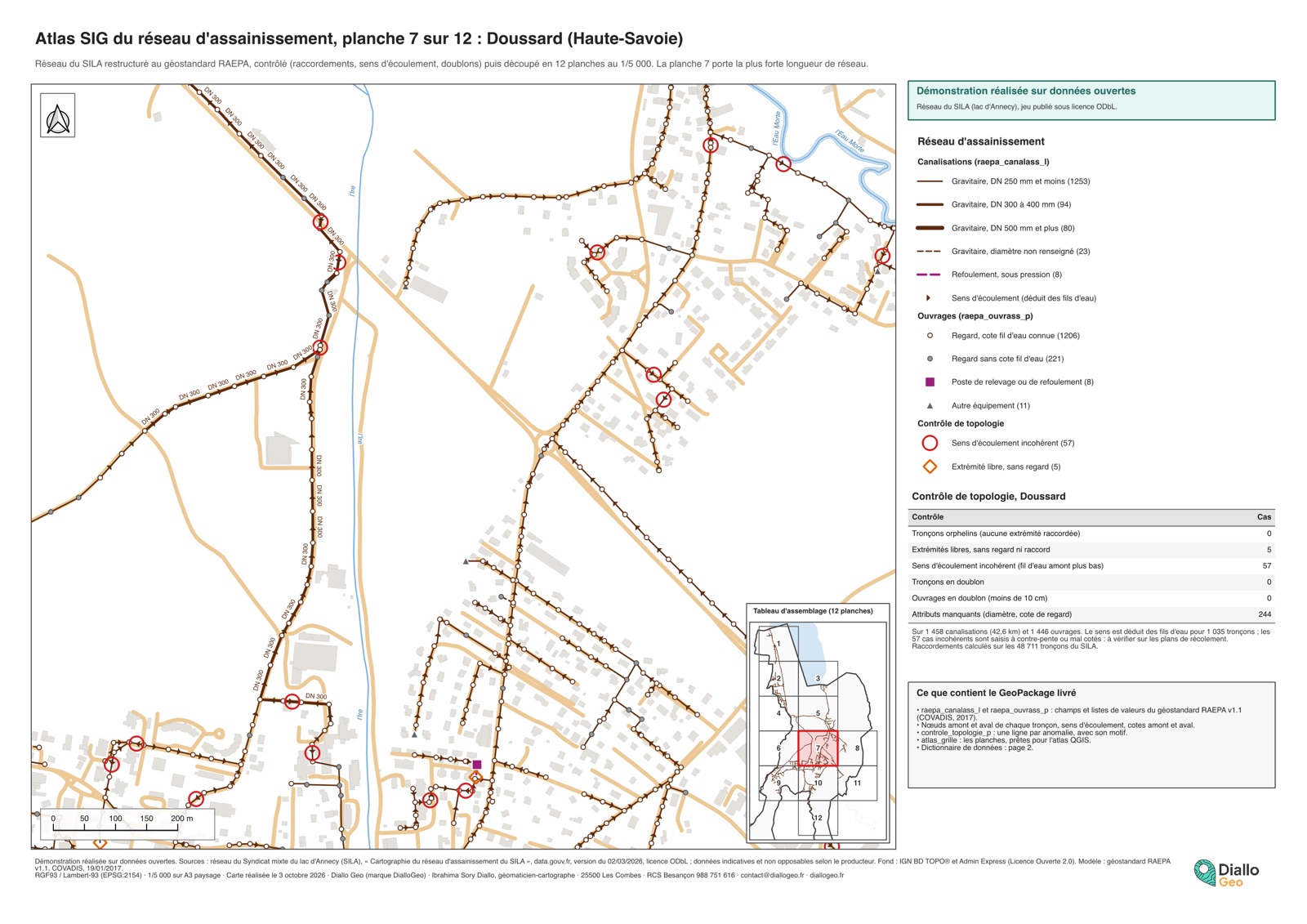

Planche d'atlas A3 du réseau d'assainissement de Doussard : canalisations par type, regards et postes, anomalies de topologie signalées — Planche de la démonstration (format A3, réduite). Ouvrir l'image en grand

57tronçons au sens d'écoulement incohérent sur la commune

Sens d'écoulement incohérent57fil d'eau du regard amont plus bas que l'aval, de plus de 5 cm
Extrémités libres5fin de réseau réelle ou raccord manquant, à vérifier
Attributs manquants244surtout des regards sans cote fil d'eau
Doublons et orphelins0aucun sur la commune

Le sens a pu être calculé sur 1 035 tronçons. Un sens incohérent ne dit pas où est l'erreur : tronçon saisi à l'envers, cote de regard fausse ou contre-pente réelle. Seul un plan de récolement ou une visite tranche ; la couche d'anomalies permet de traiter les cas un par un.

Ce que je livre

PDFPlanche d'atlas A3 et dictionnaire de données (2 pages)
GPKGRéseau structuré RAEPA, couche d'anomalies et grille d'atlas (sous ODbL, comme la source)
CSVRapport de contrôle, une ligne par anomalie, avec ses coordonnées

Limites

Le contrôle porte sur la donnée telle qu'elle est publiée : il ne remplace ni un plan de récolement ni une inspection. Aucun réseau d'assainissement n'étant publié en données ouvertes en Bourgogne-Franche-Comté, la démonstration porte sur le jeu le plus complet trouvé, celui du SILA.
